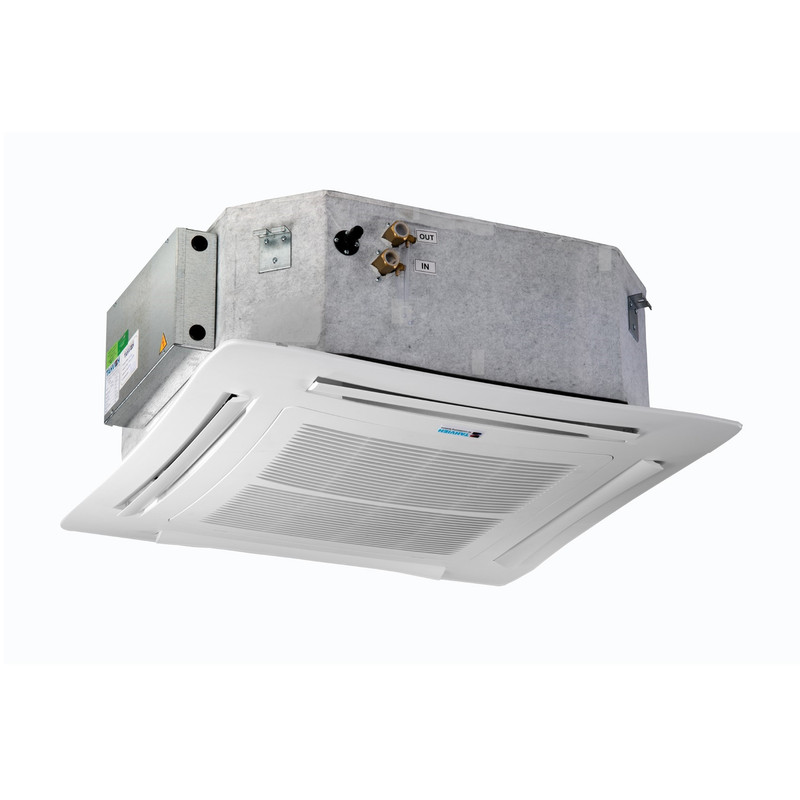

فن کویل شرکت تهویه مدل CFN-600

قبل از سفارش فن کویل می بايست چپ يا راست بودن محل اتصال لوله‌ها به فن کویل‌های مورد نياز پروژه مشخص گردد.
مقادير قدرت سرمايش و گرمايش ارائه شده فن کویل‌ها با شرايط دمای طرح داخل و دور حد اکثر در نظر گرفته شده است و در دور متوسط ضريب تصحيح فن کویل‌های زمینی تهویه فوق برای حجم هوادهی 0.85 و برای قدرت سرمايش و گرمايش 0.93 مي باشد.
فن کویل‌های زمینی تهویه با کویل دو ردیفه ( با ظرفیت سرمایش و گرمایش بیشتر) براساس سفارش مشتری و با قیمت‌های بالا تر نیز تولید می گردند.
برای محاسبه دبی آب سرد مورد نیاز سرمایش فن کویل‌ها باید مقدار بارکل سرمایی بر مبنای (BTU/h) هر یک از فضاهای ساختمان را بر عدد 5000 تقسیم نمود. (یا تقسیم کیلو کالری در ساعت بر عدد 1250) به این ترتیب معمولا قطر لوله‌های رفت و برگشت آب سرد و گرم به کویل فن کویل‌های cfm 200 سایز ½ اینچ و برای فن کویل‌های 300 و 400 cfm سایز ¾ اینچ و برای فن کویل‌های 600 و 800 و 1000 cfm سایز 1 اینچ و برای فن کویل‌های 1200 و کانالی‌های تا 1800 , ¼ 1 اینچ در نظرگرفته می شود.
با توجه به اهمیت بالانس فن هوادهی در عملکرد فن کویل‌ها و ارتباط مستقیم آن با طول عمر بلبرینگ موتور، به منظور تداوم بالانس دینامیکی فن هوادهی دستگاه، نسبت به نصب کاملاً افقی و تراز شده انواع فن کویل‌ها در محل نصب خود نهایت دقت را مبذول فرمائید.
با توجه به موضوع مهم سرویس و نگهداری در تجهیزات تهویه مطبوع، نصب شیر قطع و وصل جریان آب ورودی و خروجی از کویل فن کویل‌ها همراه با مهره ماسوره مربوطه (هم سایز با قطر لوله انشعابی) ضروری است.
به منظور جمع آوری آب حاصل از تقطیر رطوبت هوا روی کویل فن کویل‌ها در فصل تابستان ، نصب لوله ½ اینچ درین از سینی زیرکویل تا محل تخلیه این آبها برای هر فن کویل الزامی است.

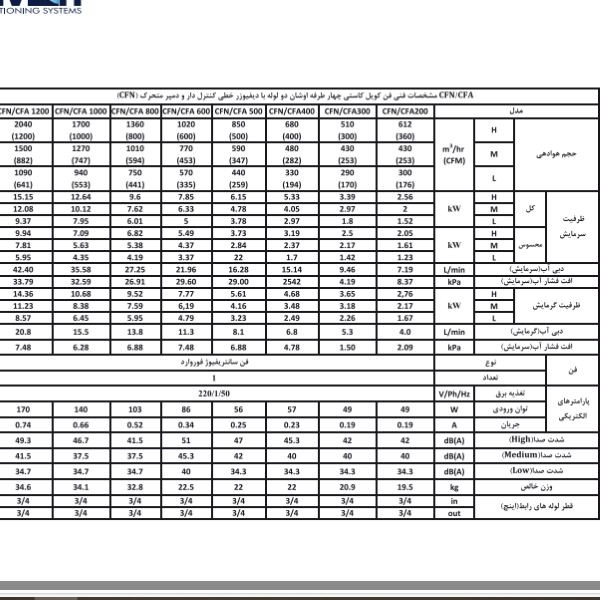

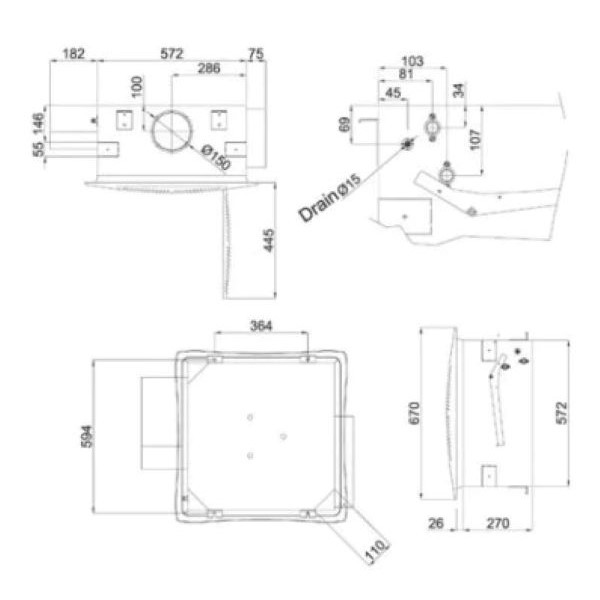

57*57*27 سانتی‌متر

22 کیلوگرم

7.85 BTU/hr

7.77 BTU/hr
